柴油發電機組正常的通風冷卻是保證機組輸出額定功事的必要條件。風冷式機組的冷卻通 道主要有兩個渠道，一是通過軸帶 動帶輪驅動冷卻風扇，冷卻機油散熱片，帶走發動機的內部熱量:二是通過發動機的缸體向空氣輻射散熱。在開放式的空間，機組能很好地收熱，可以保證正常的工作溫度:但要在室外高防護等級的封閉機箱內正常工作，如果通風處理不好，很容易引起高溫停機。并且，機箱內啟動蓄電池會很快老化損壞。

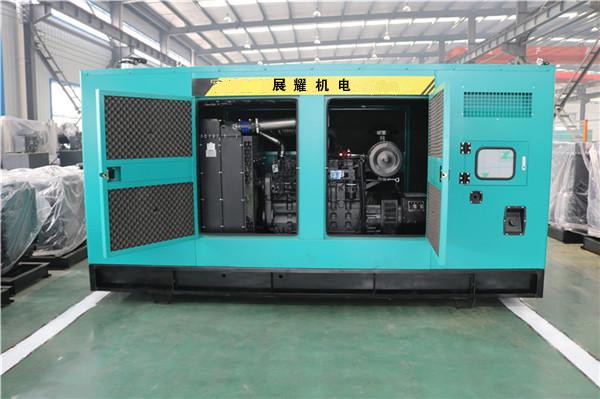

  本案例的靜音型風冷柴油發電機組，采用迷宮式的進排風結構，在滿足正常工作的通風條件下，有效降低了發電機組的噪聲，同時也有效地抵抗了雨水及風沙的侵入，使發電機組能在全天候氣象條件下正常工作。全天候使用的風冷柴油發電機組的結構如圖6-3所示，主嬰由軸流風機2-塔形排風蓋板。

  其中:控制箱設在機箱內的前端，油箱位于機箱的底部，發電機和風冷式發動機位于機箱內并依次位于控制箱的后方。發動機有軸帶動帶輪驅動的冷卻風機:進風室設在機箱內的后境，該進風室的后側壁上開有進風窗口，并在進風窗口上安裝進風過體裝置:軟連接簡體的兩端分別與進風室及冷卻風機連通:排風簡連接在發動機機油散熱28的排風口與機箱頂端之間機箱兩側壁上的輔助進風窗口對應發動機的缸體位置，輔助進風窗口安裝有進風過德裝置:軸流風機安裝在機箱內的頂部，對應發動機的缸體位置:塔形排風蓋板(包括一圈固定在機箱的敞開式頂端的擋板及通過撐架)固定在擋板上方的蓋板，該蓋板位于擋板外圍的部分依次包括向外下斜彎折段、向下垂直彎折段及向內水平彎折段:擋板的高度小于撐架的高度但大干蓋板的向內水平彎折段至機箱頂端面的距離:進風室的進風窗口、軟連接簡體、冷卻風機，機 油散熱器的排風口、排風簡和塔形排風蓋板構成冷卻發動機并由冷卻風機驅動通風的第一“ 通風冷卻通道;一對輔助進風窗口、軸流風機和塔形排風蓋板構成冷卻發動機的缸體并由軸流風機驅動通風的第二通風冷卻通道。

  風冷柴油發電機組在工作時，第-通風冷 卻通道的通風過程是:由發動機軸帶動帶輪驅動的冷卻風扇通過軟連接簡體接人機箱內獨立設置的進風室，進風室通過進風窗口和進風過地裝置直接從機箱外吸人干凈的冷風，滿足了發動機的通風量和冷卻的要求，冷卻發動機后的熱量通過機油收熱器的排風口和排風簡直接排出機箱外，整個冷卻通道實現全封閉，冷卻效奉高。全天候機箱實施的技術方案是在機組靜音箱體的相應位置設置了進排風口，以最短的路徑 引人新風和排出熱風:

  1)柴油機軸帶動帶輪驅動的冷卻風扇通過軟連接簡體接 人機箱獨立設置的進風室， 進風室通過進風窗口和進風過濾裝置直接從機箱外吸人干凈的新風，滿足柴油機通風量和冷卻的要求。柴油機經冷卻后的熱風帶出通過機油散熱器的排風口和連接簡體直接排出封閉機箱外，整個進排風通道實現全封閉，冷卻效率高。

  2)對于發動機缸體的輻射散熱，在機箱兩側設置輔助進風口，輔助進風口機箱內側加裝輔助進風過濾裝置。同時在機箱頂部設置軸流風機，向機箱外強制排風，給機組散熱并形成貫通機箱的通風通道，最終從塔形排風蓋四周排出熱風。

  3)第通風冷卻通道 和第二通風冷卻通道都把熱風排至塔形排風蓋板下排出機箱外，路形排風蓋板下設置迷宮式擋板，熱風經迷官式結構排出機箱外，既滿足了機組通風散熱的要求，又有效地減少了機組工作時噪聲的泄漏。

  4)進風窗口的進風過濾裝置和塔形排風蓋迷宮式結構有效地抵抗了風沙和雨水，并通過進排氣風通道進入機箱內，提高了機組的防護等級，機組在全天候條件下正常工作。
